欧美zc0o人与善交另类a片,一级毛片免费玩整版视频,精品人无码一区二区三区

　　涂層防腐是用涂料均勻致密地涂敷在石化配件表面，使其與各種腐蝕性介質隔絕，是配件防腐的基本方法之一。防腐涂層越來越多地采用復合材料或復合結構，這些材料和結構具有良好的介電性能、物理性能、穩定的化學性能和較寬的溫度適應范圍等。
　　1、內壁防腐涂層
　　為了防止配件的腐蝕、降低摩擦阻力、提高輸量而涂于配件內壁的薄膜。常用的涂料有胺固化環氧樹脂和聚酰胺環氧樹脂，涂層厚度為0.038～0.2毫米。為保證涂層與配件粘結牢固，須對內壁進行表面處理。
　　2、防腐保溫涂層
　　為了減少石化配件向土壤散熱，在配件外部加上保溫和防腐的復合層。常用的保溫材料是硬質聚氨脂泡沫塑料，適用溫度為-185～95℃。這種材料質地松軟，為提高其強度，在隔熱層外面加敷一層高密度聚乙烯層，形成復合材料結構，以防止地下水滲入保溫層內。
　　3、外壁防腐涂層
　　配件外壁涂層材料種類和使用條件。
　　石化配件的防腐涂層知識就為您介紹到這里，希望可以對您有所幫助。我公司是專業的生產廠家，從業多年，生產加工經驗非常的豐富，產品種類多樣，規格尺寸齊全，質量方面有保證，價格合理，售后服務十分的完善，如果您有相關需要的話，可以致電我公司進行咨詢訂購。

     因為石化配件長期在比較惡劣的環境下使用，使用過程中難免會有磨損和泄漏，這主要是配件軸承的磨損造成的，包括箱體內軸程序外殼的磨損、軸承箱的磨損和變速箱的軸承型的磨損，而齒輪軸徑主要是在其軸頭和鍵槽處磨損。
　　針對斷箭的磨損，我們可以通過補焊或電刷鍍的方式進行修復。但這兩種方法也有一些缺點，就是補焊時高溫產生的熱應力不能完全消除，容易損壞配件，導致零件斷裂或彎曲。而且因為涂層厚度的限制，刷度非常容易脫落。再加上這兩種方法都是用金屬來修復金屬，改變不了硬對硬的匹配形式。在各種力量的作用下，很可能會再次出現磨損。
　　高分子復合材料修補法，因為材料的附著力強、抗壓強度好，如果用高分子材料修復減速器，就避免了不加工就拆機，也不需要在熱應力的影響下補焊。同時，修復的厚度不受限制。同時產品金屬材質的退讓，也可以吸收工作過程中的沖擊和振動，從而防止石化配件的再次磨損。
　　解決泄漏問題，傳統方法需要拆開配件，然后更換密封墊片或涂抹密封膠，不僅費時費力，而且難以保證密封效果，運行中還會再次發生泄漏。而使用聚合物處理泄漏就可以很好的避免上述問題，因為材料具有良好的附著力、耐油性和350%的伸長率，克服了振動帶來的影響，很好地解決了配件的泄漏問題。石化配件漏油的主要原因是內部壓力高于外部大氣壓，如果可以想方法平衡發動機的內外壓力，就可以避免每次加油都打開井蓋，因為每打開一次井蓋，就會增加一次漏油的可能性。

      鋼管設備配件是一種應用于鋼管設備的構件，它是所有應用于鋼管設備的構件的統稱，而該產品的標準化是鍛件技術發展的趨勢，標準化的意義不僅在于方便生產管理與設計制造，同時還有利于技術交流、組織專業化協作和產品配套。如果要使用非標準參數的話，則需要求非標準密封件或其他零件、鍛件，這不僅會引起設計制造的困難，同時也給用戶在維修、備件方面帶來了麻煩。
　　為了加強液壓與氣動元件及系統的標準化工作，國際標準化組織ISO于1989年成立了相關的委員會，由第三小組負責制定和審議有關鍛件的標準，我國于1978年加入該組織。我國從70年代起積極開展了設備鍛件的標準化工作，除了制定有關的國家標準以及部標準之外，各行業還有各種系列鋼管設備配件的聯合設計。而對于該產品的名稱，在不同的場合也有不同的稱呼方法，這主要是為了更好的將其與其它產品進行區分。
　　以上是關于鋼管設備配件標準化的意義及相關知識的介紹，希望可以對您有所幫助。我公司是專業的生產廠家，從業多年，生產與加工經驗非常豐富，產品種類多樣，規格型號齊全，質量方面有保證，價格合理，售后服務也非常的完善，同時還可以為客戶提供定制服務，如果您有相關需要的話，可以致電我公司進行咨詢訂購。

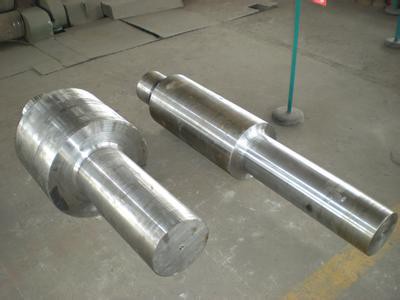

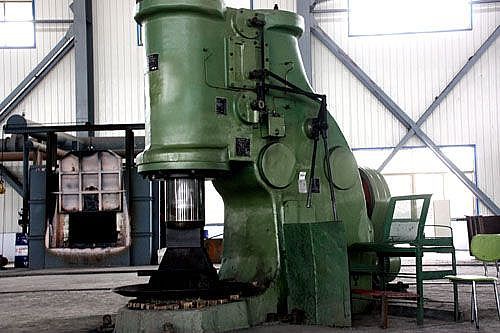

     鍛造主要是利用鍛壓機械對金屬坯料施加一定的壓力，使其產生塑性變形，并獲得具有一定機械性能、形狀和尺寸鍛件的加工方法。那么通過鍛造而獲得的鍛件都有哪些種類呢？下面章丘鍛造廠家的小編來為大家分享一下吧。
　　1、柴油機：柴油機是一種動力機械，常被作為發動機使用。以大型柴油機為例，所用鍛件包括氣缸蓋、主軸頸、曲軸端部法蘭輸出軸、連桿、活塞桿、活塞頭、十字頭銷、曲軸傳動齒輪、環齒輪、中間齒輪和染油泵體。
　　2、石油化工鍛件：被廣泛應用于石化設備中。如球形儲罐不同的入孔、法蘭、換熱器發展所需的各種管板、焊接連接法蘭進行催化裂化反應器的全鍛氣缸(壓力管理容器)、加氫反應器可以使用的氣缸段、頂蓋、化肥生產設備企業所需的底蓋、密封頭均為鍛件。
　　3、飛機鍛件：飛機中大約85%的部件都是鍛件。渦輪盤、后軸頸(空心軸)、葉片、翼梁、機身肋、車輪支架和起落架內外筒都是與飛機安全有關的重要鍛件。飛機鍛件由高強度、耐磨、耐腐蝕的鋁合金、鈦合金、鎳基合金和其它金屬材料制成。章丘鍛造提醒您：為了節約材料和能源，飛機鍛件大多是由模鍛或多向模鍛壓力機生產的。
　　4、核電鍛件：核電包括核電站。核電站大型鍛件主要可分為壓力殼體和堆內構件。壓力殼體包括氣缸法蘭、噴嘴段、噴嘴段、上氣缸、下氣缸、氣缸過渡段、螺栓等。反應堆的內部控制部件在高溫、高壓、強中子以及輻照、硼酸水腐蝕、腐蝕和水力機械振動等惡劣環境條件下進行工作，因此應選用18-8奧氏體不銹鋼。
　　5、船用鍛件：船用鍛件分為主機鍛件、軸系鍛件、舵鍛件三大類。軸系鍛件包括推力軸、中間軸、艉軸等；舵鍛件包括舵桿、舵柱、舵銷等。
　　6、礦山鍛件：采礦設備中鍛件的比重為設備重量的12-24%。采礦設備：采礦設備、起重設備、破碎設備、研磨設備、洗滌設備、燒結設備。
　　以上是對于章丘鍛造中鍛件種類的介紹，希望可以對您有所幫助。如果您想了解更多相關知識的話，可以持續關注我站。

     切斷鍛件時，金屬的損失因切斷設備、切斷毛坯的方法和工人的技術水平而異，鍛造廠在進行鍛造的過程中會有許多下料的產生，那么有哪些方法可以控制下料的利用率呢？下面章丘鍛造公司來為大家分享一下吧。
　　1、在小鍛造車間，大尺寸毛坯采用鋸切，小尺寸毛坯采用剪切。材料下料的利用率在91%-93%之間。
　　2、大型模鍛車間中鍛件的年產量從萬余噸到數萬噸不等。根據設備負荷率選擇2.5~16MN范圍的棒料剪切機，1.6Mn以下的曲柄壓力機，一般5MN以上的棒料剪切機都會配有機械化棒料預熱爐或是晶閘管中頻感應加熱爐：鋸床僅用于切割個別型材所需的坯料，或處理料頭，切管機根據需要使用。在實際生產中，例如大型拖拉機廠和大型汽車廠準備用于鍛造的材料的下料利用率在95%-91%之間。
　　3、有些中小型自由鍛車間和模鍛車間還在用舊鋸床下料，以G607圓鋸機為例，它的常用圓鋸片尺寸在660-710mm之間，鋸片厚度6.5mm，缺口損失寬度8mm，材料的下料利用率一般在92%以下。由于工藝不合理，一些章丘鍛造廠毛坯的長徑比太小，材料下料利用率非常低，只有85%左右。
　　4、中型模鍛車間的鍛件年產量在萬噸以下，毛坯尺寸和鋼種的變化較大。既要考慮機組負荷率，又要考慮成套設備，以適應生產任務的變化。因此多采用5MN或10MN以下的棒料剪切機，超過剪板機剪切能力的坯料需要用鋸床切割，材料切割平均利用率可達93%-95%。
　　5、由于精密模鍛、帶齒齒輪模鍛、齒輪毛坯精鍛和塊鍛的發展，一些廠家會采用帶鋸床下料。由于下料長度公差比剪切更準確，鋸切損耗更小，材料下料利用率可達到93%。
　　在章丘鍛造過程中，原材料成本一般占鍛件生產成本的50%-70%。節約原材料是降低鍛件生產成本的主要手段。研制一種新型的高速鋼圓鋸片或硬質合金鋸齒雙金屬切割鋸片的高速圓鋸機，以取代部分老式圓鋸機，是提高切割生產率、降低切割損耗、節約原材料的主要措施之一。

     金屬塑料加工通常是將簡單的毛坯通過塑性變形加工的方法獲得所需形狀和尺寸的產品或毛坯的過程。良好的金屬可塑性對于塑性成形是非常有利的。下面從塑性加工的角度，為大家介紹一下改善鍛造件塑性變形的方法。
　　1、合理選擇變形方法
　　變形方法的選擇會直接影響到型腔中變形體的塑性流動和應力狀態。毛坯在變形過程中承受的壓應力數量越大，其可塑性就越好。因此，對于塑性變形的材料，塑性越低，可以采取一些措施來增加三維壓縮應力狀態，以防止毛坯破裂。在鐓粗時，可使用可動的套環或套筒來促進成形，并在拉伸長度時，使用一種砧座來拉動長度，這有利于成形也提高了拉伸效率。
　　2、減少不均勻變形的程度
　　不均勻的變形會導致額外的應力，從而導致坯料的可塑性降低并產生裂紋。減少不均勻變形的方法：合理的操作規范，良好的潤滑以及合適的工具和模具形狀等都可以減少變形的不均勻性。如果進紙長度過長，需選擇合適的進紙量。如果進料量太小，可能會導致坯料中間不透水，從而產生額外的應力，情況嚴重時，會產生芯裂。金屬墊片的鐓粗有助于減小毛坯的鼓形形狀并防止表面裂紋。
　　3、合理選擇變形溫度和變形速度
　　合理選擇變形溫度和變形過程中的變形速度，以確保金屬在成型過程中具有良好的塑性，在對于塑性成型是非常重要的。如果選擇的變形溫度過高，則金屬很容易過熱，導致晶粒變粗。如果選擇的溫度過低，金屬會在變形過程中產生加工硬化，增加變形阻力，降低鍛造金屬的可塑性，并嚴重導致變形開裂。對于對變形速度敏感的材料，應合理選擇變形速度。
　　4、提高材料成分和組織的一致性
　　合金錠的化學組成和微觀結構性質非常不均勻?？梢栽谒苄约庸ぶ斑M行高溫擴散退火，以使鑄錠中的結構和成分均勻，并提高材料的可塑性。例如，鎂合金MA3在400℃均質化10h，壓機上的壓縮變形可達到75％以上，但如果在高溫下不均質，則允許變形僅為45％左右。對于高合金鋼錠，根據鍛件的成分，可以長時間保持在1050-1150℃甚至更高的溫度范圍，也可以獲得良好的結果。由于較長的生產周期和高溫均質化處理的高成本，可以通過適當延長鍛造和加熱期間的保溫時間來代替它。缺點是降低了生產率，應注意避免出現粗大顆粒。
